マイクロ波発振器装置 Microwave power supply
特徴
- 2.45 GHz帯50 W可変発振増幅器（型名：SOA-VCO245050-01）にヒートシンク、冷却ファン、ON/OFF、出力および発振周波数調整のためのDC電源などの部品をコントロールボックス内に装備
- 入反射電力モニター用BNCコネクタを採用
- マイクロ波入射電力と周波数はボリュームで調整
- マイクロ波周波数および入反射電力をLCDモニターに表示
- マイクロ波入反射電力の検波DC電圧取り出し用のBNC端子がついているため、オートチューナ用に使用可能
- オプションのマイクロ波反射電力モニター検波電圧はオートチューナ用に使用可能
※以下オプションは注文時に選択可能- 入射電力
- 反射電力
- マイクロ波周波数のモニター用BNCコネクタ

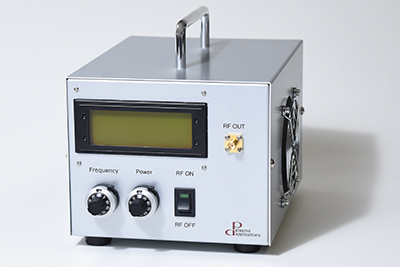

MWPS-2450050-03

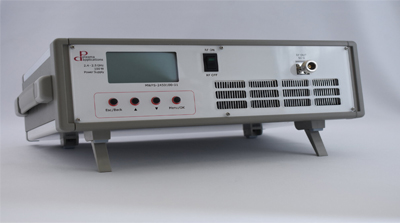

MWPS-2450100-01
| コントロールボックス内の主要収納部品 | 出力可変固体マイクロ波発振器（SOA-VCO2450050-01）、ヒートシンク、冷却ファン、AC-DC変換器、LCDモニタ | |
|---|---|---|
| 電源 | 電圧 | 100 V |
| 電流 | 2.5 A max | |
| LCDモニタ | マイクロ波入反射電力および発振周波数、RFのON/OFFを表示 | |
| マイクロ波出力 | ボリュームにより、0 W～50 Wまで可変 | |
| 発振周波数 | ボリュームにより、2.4 GHz～2.5 GHzまで可変 | |
| 入出力インピーダンス | 50 Ω | |
| 出力端子 | SMAコネクタ | |
| 外形寸法 (mm) | 幅150×奥行200×高さ120 | |
| 質量 | 2.3 kg | |
詳細情報については以下よりお問い合わせください。
| 品番 | 仕様 | お問い合わせ |
|---|---|---|
| MWPS-915050-01 | 915MHz 50W | |
| MWPS-915095-01 | 915MHz 95W | |
| MWPS-2450050-03 | 2.45GHz 50W | |
| MWPS-2450100-01 | 2.45GHz 100W | |
| MWPS-2450250-01 | 2.45GHz 250W |
※ 一覧にない周波数製品についてもご相談ください。
